顺酐企业属于连续性生产企业，其低压厂用电系统中的许多电动机，在工艺流程上是不允许跳闸停机的。部分关键电动机一旦跳闸停机，将会造成生产流程中断，鼓风机乃至锅炉非计划停运，给生产带来很大的经济损失。装置在实际运行中有很多不确定因素(例如雷击、设备故障等)，很容易对电网产生影响，使厂内部配电网供电电源电压降低或短时中断后又恢复供电(通常称为晃电)造成低压电动机跳闸停机，给生产造成很大损失。

一、常用的抗晃电

针对交流接触器和变频器两种受晃电影响情况，相应的抗晃电手段也不尽相同。针对变频器受晃电影响的情况，通常采用专门的动力UPS；在电网晃电时，给变频器直流母线提供电压补偿，使其电压不至于瞬间跌落，从而维持变频器的正常运行，排除晃电的干扰。但是设备体积庞大，投资较高。

1、采用交流接触器

交流接触器，通常具有比较低的保持电压，交流接触器标称的控制电源吸合电范围为85%~110%Us、释放电压范围为20%~75%Us，采用这种低释放电压水平的交流接触器，可以相当一部分电压骤降的晃电造成影响。还有一种自保持交流接触器，是将铁芯原硅钢片改为使用半硬磁钢，利用铁芯剩磁保持吸合,当用反向直流或交流去磁时，接触器才释放。此类交流接触器主要用于不频繁操作场合，且对原有控制方式有影响，以上两种接触器在顺酐生产中不适用。

2、采用自动再启动

在一些大批量电动机需要自启动的场合，往往采取延时分批再起动方式，早期是通过复杂的继电器系统实现，或采用以单片机的自起动柜实现分批再起动。现在通常采用PLC通过软件编程与继电器配合,作为自起动柜的控制。

3、采用专门的抗晃电交流接触器

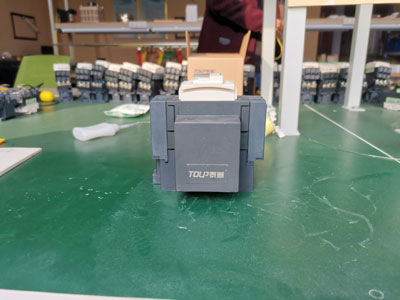

TPM-K抗晃电交流接触采用双线圈结构，吸合速度快，强劲有力在吸合或释放时千净利落，动作特性较好。电源正常状态下，控制模块处于储能状态。接触器的起动与停止与常规接触器一样，当有“晃电”发生使电压降到接触器的维持电压以下时，控制模块开始工作，以储能释放的形式，保持接触器继续吸合，避免交流接触器跳闸。当电源电压恢复后，控制模块又转入储能状态。当停止按钮发出正常分闸指令时，正确区分出来，及时分闸。

二、石化厂顺酐装置抗晃电改造方案

1、10KV进线解决方案

原来两路10kV电源进线没有互投功能，当一路电源故障时，另外一路不能很快切换,造成停电,影响生产。为了改变这一现象,在10kv进线开关柜上,加装进线电源备自投装置，确保一路电源故障时，另外一路很快切换。

2、透平鼓风机油泵解决方案

当电网波动或晃电时，油泵转速扰动引起油压波动，当油压低于0.6MPa时连锁停鼓风机,影响生产。为了透平鼓风机油泵持续运转，在电动机前端加电源装置，当出现晃电或停电时，电源0s自动切换到电池工作，油泵继续工15min。

3、重要电动机解决方案

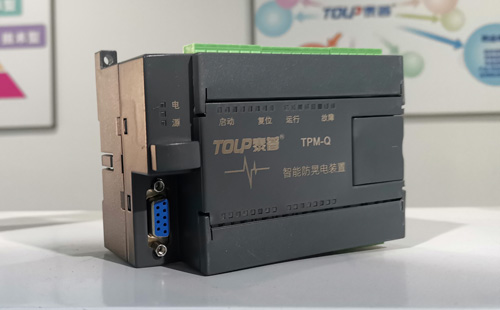

重要电动机由于安装比较分散,不适合采用集中控制分批启动,采用TPM-Q电动机再启动控制器。

①TPM-Q在交流接触器控制回路的应用

TPM-Q控制器Q端子接接触器的供电端，L1、L2、L3接电源的电源供电，N接零线；保持输出并接到启动按钮的两端，接触器工作运行继电器闭合，提供运行信号输出；复位没有使用。

②在变频器或软起动控制系统中的应用。

TPM-Q控制器Q端子接变频器启动继电器的供电端，L1、L2、L3接供电电源，N接零线；保持输出并接到变频器启动继电器输出的两端，复位端子并接到变频器复位按钮的两端。变频器工作运行继电器闭合，提供运行信号输出。

通过郑州泰普科技有限公司提供的以上3个环节相互配合，石化厂顺酐装置的短时间晃电，基本可以躲避过去。机泵再起动不适合长时间停机，比较适合电机靠惯性未完全停止转动的电动机，来电后将其冲转起来，来电再起动属于带载启动，冲击比较大。
